国产爽死你个荡货h粗暴视频,成年免费A级毛片,草草影院CCYYCOM,国产肉体ⅹxxx137大胆

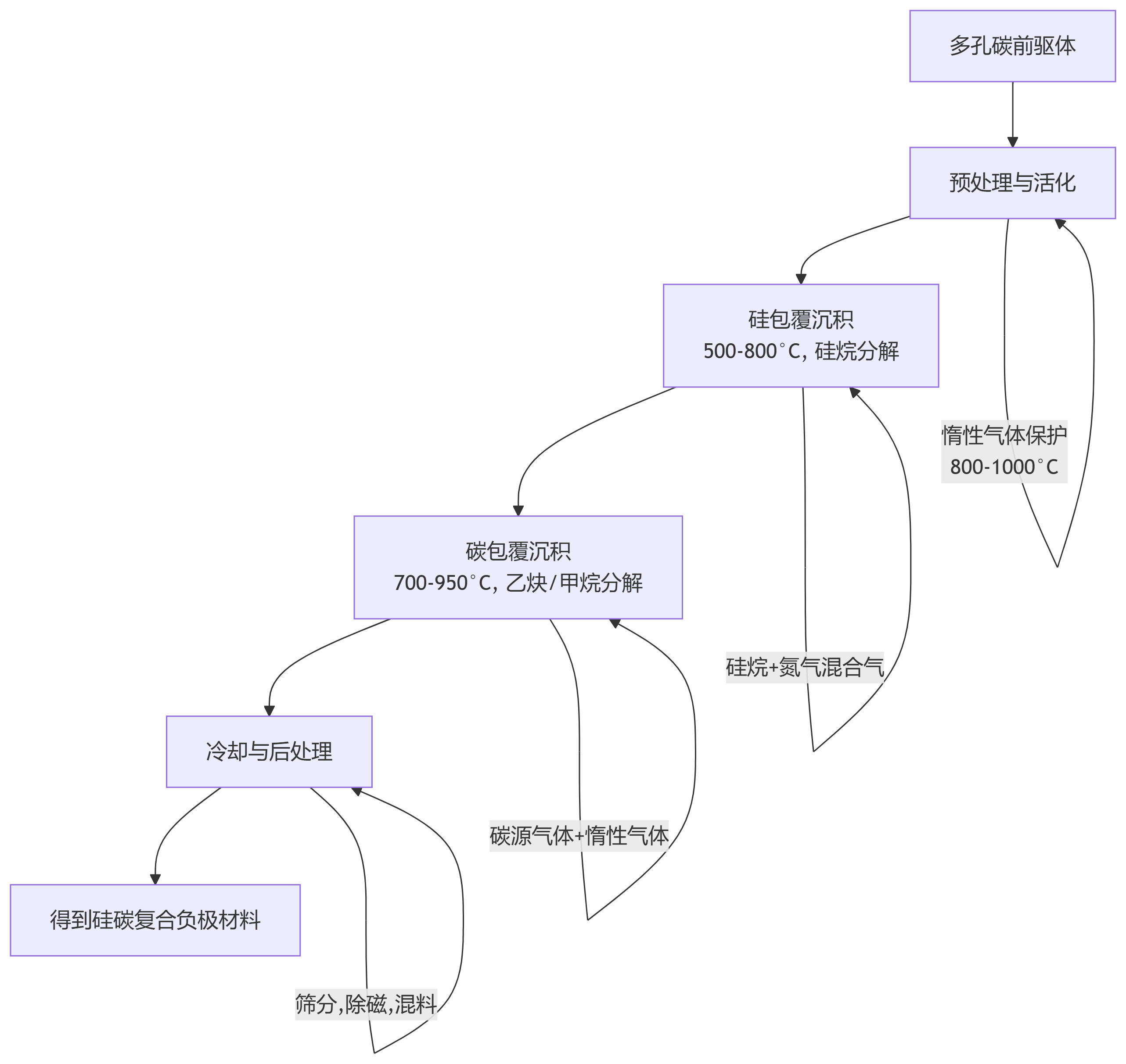

硅碳負(fù)極材料制備中，回轉(zhuǎn)爐是 CVD（化學(xué)氣相沉積）工藝的核心反應(yīng)設(shè)備—— 其 “旋轉(zhuǎn) + 傾斜” 的結(jié)構(gòu)可實(shí)現(xiàn)物料均勻受熱與充分接觸反應(yīng)氣體，而 CVD 工藝則通過(guò)氣相硅源、碳源的分解與沉積，在碳基體表面 / 內(nèi)部形成硅 - 碳復(fù)合結(jié)構(gòu)。兩者結(jié)合的工藝體系，是當(dāng)前工業(yè)化生產(chǎn)硅碳負(fù)極的主流技術(shù)路徑之一，具體工藝可拆解為預(yù)處理、裝料與氣氛置換、升溫預(yù)熱、CVD 沉積（硅包覆 + 碳包覆）、冷卻出料、后處理六大核心環(huán)節(jié)，為了讓你能快速了解回轉(zhuǎn)爐在這一工藝中的核心環(huán)節(jié)，用一個(gè)流程圖來(lái)概括：

接下來(lái)，我們?cè)敿?xì)了解一下。

一、整體工藝框架：回轉(zhuǎn)爐 - CVD 制備硅碳負(fù)極的核心流程

該工藝的核心邏輯是：以多孔碳基體（如石墨、硬碳、軟碳）為載體，通過(guò)回轉(zhuǎn)爐提供穩(wěn)定的高溫惰性環(huán)境，利用 CVD 技術(shù)將硅源（如硅烷）、碳源（如乙炔）分步 / 同步沉積在碳基體表面或孔隙中，形成 “碳基體 - 納米硅 - 包覆碳” 的復(fù)合結(jié)構(gòu)，平衡高比容量與循環(huán)穩(wěn)定性。

二、分環(huán)節(jié)詳細(xì)工藝說(shuō)明

1. 預(yù)處理：碳基體與原料準(zhǔn)備（工藝前提）

預(yù)處理的核心目的是提升碳基體的表面活性與孔隙率，為后續(xù)硅、碳的均勻沉積創(chuàng)造條件，同時(shí)去除雜質(zhì)避免影響反應(yīng)純度。

碳基體預(yù)處理：

選擇合適碳基體：常用天然石墨、人造石墨（提升導(dǎo)電性） 或硬碳（緩解體積膨脹） ，粒徑控制在 5-20μm（適配鋰電池電極涂布需求）；

表面活化：通過(guò) “酸洗（如稀鹽酸去除金屬雜質(zhì)）+ 堿洗（如稀氫氧化鈉調(diào)節(jié)表面羥基）” 或 “低溫焙燒（300-500℃，惰性氣氛下去除表面吸附水與有機(jī)物）”，增加碳基體表面活性位點(diǎn)；

多孔化處理（可選）：對(duì)碳基體進(jìn)行輕微刻蝕（如采用 CO?或 H?O 蒸汽在 800-1000℃下刻蝕），構(gòu)建孔徑 5-50nm 的多孔結(jié)構(gòu)，為納米硅提供 “容納空間”，減少后續(xù)體積膨脹。

硅源 / 碳源準(zhǔn)備：

硅源：優(yōu)先選擇硅烷（SiH?） （低溫易分解，硅沉積效率高），需與惰性氣體（N?或 Ar）按體積比 1:10-1:20 稀釋（防止硅烷濃度過(guò)高導(dǎo)致爆聚，生成大顆粒硅）；

碳源：常用乙炔（C?H?）、甲烷（CH?） 或丙烯（C?H?） ，同樣用惰性氣體稀釋（如乙炔：N?=1:5-1:10），避免碳源過(guò)度分解形成無(wú)序碳，影響導(dǎo)電性。

2. 裝料與氣氛置換（防氧化關(guān)鍵步驟）

回轉(zhuǎn)爐的 “密封 + 惰性氣氛” 是 CVD 反應(yīng)的基礎(chǔ)，需徹底排除爐內(nèi)氧氣，避免碳基體、沉積硅被氧化。

裝料：將預(yù)處理后的碳基體（固含量通常為爐管容積的 30%-50%）均勻加入回轉(zhuǎn)爐的爐管內(nèi)（爐管材質(zhì)多為石英或耐高溫不銹鋼），關(guān)閉爐蓋并確保密封；

氣氛置換：

先通過(guò)真空系統(tǒng)將爐內(nèi)壓力抽至 10?2-10?3Pa（低真空），初步排除空氣；

通入高純度惰性氣體（N?或 Ar，純度≥99.999%），使?fàn)t內(nèi)壓力恢復(fù)至常壓，重復(fù) “抽真空 - 通惰性氣” 3-5 次，直至爐內(nèi)氧含量≤10ppm（通過(guò)氧含量檢測(cè)儀實(shí)時(shí)監(jiān)測(cè)）；

保持惰性氣體持續(xù)通入（流量控制在 5-15L/min），形成微正壓環(huán)境（爐內(nèi)壓力略高于大氣壓，0.01-0.02MPa），防止外界空氣倒灌。

3. 升溫預(yù)熱：控制速率，確保物料均勻受熱

回轉(zhuǎn)爐通過(guò) “電加熱（小型）” 或 “燃?xì)饧訜幔ù笮停?升溫，核心是控制升溫速率，避免碳基體因局部溫差過(guò)大產(chǎn)生開裂，同時(shí)為 CVD 沉積提供穩(wěn)定溫度環(huán)境。

操作參數(shù)：

升溫速率：5-10℃/min（緩慢升溫，使?fàn)t管內(nèi)物料溫度均勻）；

目標(biāo)溫度：根據(jù)后續(xù)沉積步驟調(diào)整（硅沉積溫度通常低于碳沉積溫度），一般先升溫至 300-400℃（預(yù)熱階段），保溫 10-20min，確保碳基體整體溫度達(dá)標(biāo)。

設(shè)備配合：升溫過(guò)程中，開啟回轉(zhuǎn)爐的旋轉(zhuǎn)系統(tǒng)（轉(zhuǎn)速控制在 5-15r/min）和傾角調(diào)節(jié)（爐體傾斜角度 1-3°），使碳基體在爐管內(nèi)緩慢翻滾、流動(dòng)，避免局部堆積，保證受熱均勻。

4. CVD 沉積：硅包覆 + 碳包覆（核心反應(yīng)環(huán)節(jié)）

這是形成硅碳復(fù)合結(jié)構(gòu)的關(guān)鍵步驟，需分 “硅沉積” 和 “碳沉積” 兩步進(jìn)行（部分工藝采用 “硅 - 碳共沉積”，但分步沉積更易控制結(jié)構(gòu)），回轉(zhuǎn)爐的旋轉(zhuǎn)與控溫精度直接影響沉積均勻性。

（1）第一步：硅包覆（形成 “碳基體 - 納米硅” 結(jié)構(gòu)）

利用 CVD 技術(shù)將硅源分解為單質(zhì)硅，沉積在碳基體表面或孔隙中。

反應(yīng)原理：硅烷在高溫下發(fā)生熱分解反應(yīng)：SiH?(g) → Si(s) + 2H?(g) （分解溫度 300-600℃，溫度越高分解速率越快，但易生成大顆粒硅）；

工藝參數(shù)：

沉積溫度：400-500℃（此溫度下硅烷分解溫和，生成的硅顆粒粒徑可控制在 10-50nm，適配碳基體孔隙）；

硅源通入：將稀釋后的硅烷 - 惰性氣混合氣體通入爐內(nèi)，流量控制在 3-8L/min，沉積時(shí)間 30-60min（根據(jù)目標(biāo)硅含量調(diào)整，硅含量通常為 5%-15%）；

尾氣處理：反應(yīng)生成的 H?需通過(guò)尾氣燃燒裝置處理（防止氫氣爆炸），未分解的硅烷需通過(guò)吸附塔（如活性炭吸附）回收，提升硅源利用率（目前行業(yè)內(nèi)硅烷利用率約 40%-60%，需通過(guò)工藝優(yōu)化提升）。

設(shè)備作用：回轉(zhuǎn)爐持續(xù)旋轉(zhuǎn)（轉(zhuǎn)速 10-15r/min），使碳基體與硅源氣體充分接觸，避免硅顆粒在局部團(tuán)聚，確保每個(gè)碳基體表面 / 孔隙都能均勻包覆納米硅。

（2）第二步：碳包覆（形成 “碳基體 - 納米硅 - 包覆碳” 核殼結(jié)構(gòu)）

硅包覆后，需再通過(guò) CVD 沉積一層碳膜，作用是：①抑制硅顆粒的體積膨脹；②提升導(dǎo)電性；③防止硅與電解液直接反應(yīng)生成 SEI 膜（避免 SEI 膜破裂導(dǎo)致循環(huán)壽命下降）。

反應(yīng)原理：碳源（如乙炔）在高溫下熱解：C?H?(g) → 2C(s) + H?(g) （分解溫度 600-800℃，溫度越高碳層石墨化程度越高，導(dǎo)電性越好）；

工藝參數(shù)：

沉積溫度：650-750℃（先將爐溫從硅沉積溫度升至碳沉積溫度，升溫速率 5℃/min）；

碳源通入：通入稀釋后的碳源 - 惰性氣混合氣體，流量 5-10L/min，沉積時(shí)間 20-40min（碳包覆層厚度控制在 5-20nm，過(guò)厚會(huì)降低比容量，過(guò)薄無(wú)法抑制體積膨脹）；

氣氛控制：保持爐內(nèi)微正壓，實(shí)時(shí)監(jiān)測(cè)尾氣中 H?濃度，確保碳源充分分解。

5. 冷卻出料：控制降溫速率，保護(hù)材料結(jié)構(gòu)

冷卻過(guò)程需避免溫度驟降導(dǎo)致硅碳復(fù)合材料開裂，同時(shí)保持惰性氣氛防止氧化。

冷卻方式：

先關(guān)閉加熱系統(tǒng)，保持惰性氣體持續(xù)通入，進(jìn)行自然降溫（從 750℃降至 300℃，降溫速率≤5℃/min）；

當(dāng)爐內(nèi)溫度降至 300℃以下時(shí)，開啟水冷系統(tǒng)（針對(duì)爐管外壁降溫），加速降溫至 50℃以下（避免高溫出料導(dǎo)致材料氧化或操作人員燙傷）；

出料：打開爐蓋，將冷卻后的硅碳復(fù)合材料從爐管內(nèi)導(dǎo)出（借助回轉(zhuǎn)爐的傾角，使物料沿爐管傾斜方向流出），收集至密封容器中（防止接觸空氣吸潮）。

6. 后處理：優(yōu)化產(chǎn)品性能，滿足應(yīng)用需求

后處理主要是對(duì)粗產(chǎn)品進(jìn)行提純、整形，確保其符合鋰電池負(fù)極的使用標(biāo)準(zhǔn)。

粉碎與篩分：通過(guò)氣流粉碎機(jī)將硅碳復(fù)合材料粉碎至目標(biāo)粒徑（通常為 8-15μm），再用振動(dòng)篩篩選出粒徑均勻的產(chǎn)品（粒徑分布 Span 值≤1.2，保證電極涂布均勻）；

除雜與干燥：對(duì)產(chǎn)品進(jìn)行磁選（去除金屬雜質(zhì)）和真空干燥（80-120℃，真空度 10?1Pa，干燥時(shí)間 2-4h，去除吸附水）；

性能表征：檢測(cè)產(chǎn)品的硅含量（ICP-MS）、比表面積（BET）、比容量（半電池測(cè)試）、循環(huán)穩(wěn)定性（100 次循環(huán)容量保持率）等指標(biāo)，合格后進(jìn)入下一環(huán)節(jié)（如與粘結(jié)劑、導(dǎo)電劑混合制備電極）。

三、關(guān)鍵工藝參數(shù)控制（影響產(chǎn)品質(zhì)量的核心）

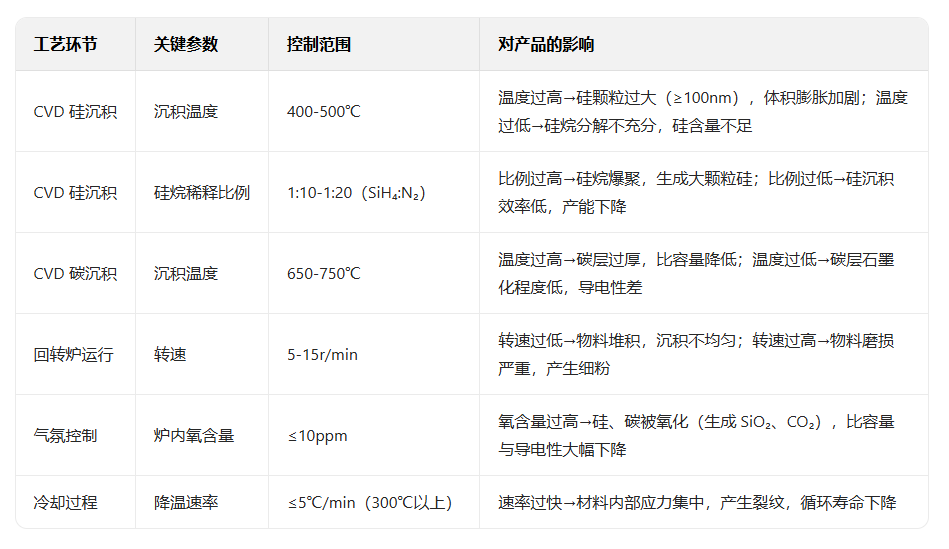

回轉(zhuǎn)爐 - CVD 工藝的參數(shù)精度直接決定硅碳負(fù)極的性能，需重點(diǎn)控制以下參數(shù)：

四、工藝優(yōu)化方向（解決行業(yè)痛點(diǎn)）

當(dāng)前回轉(zhuǎn)爐 - CVD 工藝存在硅烷利用率低（40%-60%）、沉積均勻性不足、成本較高等問(wèn)題，行業(yè)主要通過(guò)以下方向優(yōu)化：

多段式 CVD 沉積：采用 “預(yù)處理段 - 硅沉積段 - 碳沉積段 - 后處理段” 一體化回轉(zhuǎn)爐，減少物料轉(zhuǎn)移過(guò)程中的氧化風(fēng)險(xiǎn)，提升效率；

氣體分布優(yōu)化：在爐管內(nèi)設(shè)置氣體分布器（如多孔噴頭），使硅源、碳源氣體均勻分散，提升沉積均勻性；

硅源回收利用：通過(guò)低溫冷凝 + 吸附技術(shù)回收尾氣中的未分解硅烷，將硅烷利用率提升至 80% 以上，降低成本；

碳基體表面改性：在預(yù)處理階段對(duì)碳基體進(jìn)行 “氮摻雜” 或 “羥基化”，增強(qiáng)其與硅、碳的結(jié)合力，進(jìn)一步抑制體積膨脹。

總結(jié)

回轉(zhuǎn)爐 - CVD 工藝是當(dāng)前硅碳負(fù)極工業(yè)化生產(chǎn)的核心技術(shù)，其優(yōu)勢(shì)在于產(chǎn)能大（單機(jī)產(chǎn)能可達(dá) 500-1000kg / 批次）、產(chǎn)品一致性好、工藝成熟，可滿足新能源汽車動(dòng)力電池、高端消費(fèi)電子電池對(duì)高能量密度負(fù)極的需求。未來(lái)隨著工藝參數(shù)的精準(zhǔn)控制與成本優(yōu)化，該技術(shù)將進(jìn)一步推動(dòng)硅碳負(fù)極向 “高硅含量（20% 以上）、長(zhǎng)循環(huán)壽命（2000 次以上）、低成本” 方向發(fā)展。
